Hohlraum- & Kippdübel — für Platten und Hohlräume

So funktioniert der Hohlraumdübel

Hohlraumdübel tragen Lasten dort, wo nur eine dünne Platte vor einem Hohlraum sitzt — etwa Gipskartonwände oder abgehängte Decken. Sie funktionieren über Formschluss: Hinter der Platte klappt ein Bügel auf (Kippdübel, Federklappdübel) oder eine Metallhülse staucht und spreizt sich (Hohlraum-Metalldübel). So verteilt sich die Last auf die Rückseite der Platte.

Die Typen im Überblick

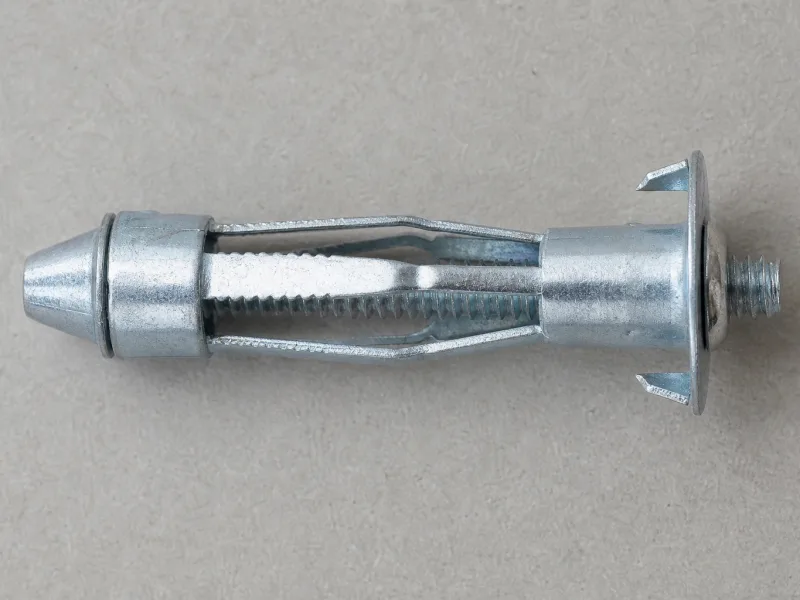

Federklapp- und Kippdübel haben einen federnden oder kippenden Metallbügel, der hinter der Platte aufklappt — sehr tragfähig, aber der Dübel ist bei Demontage verloren. Hohlraum-Metalldübel (Molly) werden mit einer Setzzange gestaucht und nehmen danach normale Schrauben auf — wiederverwendbar. Selbstbohrende Gipskartondübel sind für leichte Lasten der einfachste Fall.

Montage & Lastverteilung

Loch sauber bohren (Durchmesser nach Herstellerangabe), Dübel einführen und aufspreizen/aufklappen lassen. Für mittlere Lasten die Last auf mehrere Punkte verteilen und möglichst nah an einer Unterkonstruktion (Ständer) befestigen. Schwere oder tragende Lasten gehören nicht in die Platte, sondern ins Ständerwerk oder in die Massivwand.

Auf die Plattenstärke achten

Hohlraumdübel sind für eine bestimmte Plattendicke (Klemmbereich) ausgelegt — steht auf der Verpackung. Eine zu dünne oder zu dicke Platte verhindert, dass der Bügel/die Hülse sauber hinter der Platte greift. Bei doppelt beplankten Gipskartonwänden also den passenden, längeren Dübel wählen. Für höhere Lasten die Befestigung auf mehrere Dübel verteilen und, wo möglich, eine Traverse oder Montageplatte einsetzen, die die Last auf mehrere Punkte überträgt.

Ein oft übersehener Punkt ist die Zugrichtung der Last. Hohlraumdübel halten am besten, wenn die Last nach unten an der Wand zieht (Bild, Leiste); bei einer nach vorn herausragenden Last (Konsole, Wandarm) entsteht ein Hebel, der den Dübel aus der dünnen Platte herauszieht — solche Lasten gehören grundsätzlich ins Ständerwerk. Für Decken gilt das doppelt: An abgehängten Gipskartondecken nur sehr leichte Dinge an Hohlraumdübeln befestigen, alles Schwerere an der Tragkonstruktion oder am Rohbau verankern. Wer eine Befestigung wieder lösen will, sollte zum Hohlraum-Metalldübel (Molly) greifen, da Kipp- und Federklappdübel beim Ausbau in den Hohlraum fallen und verloren sind.
